GMM TOWER 72 oldalcsiszoló-gép
- Gyártó:
- GMM S.p.A.
- Cikkszám:
- GMM-TOWER-72
Termékleírás
GMM CEMAR TOWER-72 / VERTICAL automata szalagos oldalcsiszológép
EGYENES FELEÜLETEKHEZ (60 mm-ig)
Minden TOWER sorozatú gépet a kompakt méret és a rendkívül könnyű használat jellemzi, ami kiváló termelékenységgel párosul.
A mikro-oszcilláció (”swing”) teszi solkoldaúvá a TOWER gépet, mely így egysezrre alkalmas a speciális termékek gyártásra és a tömegtermelésre is.
Ezeken felül a TOWER gépek alkalmasak a rendkívül keskeny (50 mm) anyagok megmunkálására is (a vékony és keskeny padlószegélyek. stb).
Gép szerkezet
Hegesztett acél váz, CNC gépekkel megmunkálva.
Hegesztés után hőkezeléssel ven megszüntetve a szerkezetben keletkező feszültség.
A továbbító szalag támasztó oldala cserélhető, kopásálló rozsdamentes anyagból készül. A fém szerkezet minden darabja homokfúvás után galvanizálással, majd kétrétegű epoxy festékkel van ellátva a rozsdásodás megakadályozása végett.
Továbbító szalag
Három rétegű 28 cm széles gumi szalag, melyen van egy kidomborodó vezető borda az oldalirányú elmozdulás biztos megakadályozására és a helyes munkairány megtartására. Inverterell állítható az anyagot továbbító szalag sebessége: 0,2 – 2,0 méter/perc.
Orsók / Spindles
Minden munkaegység standarizált és azonos. Védőharmonika + dupla labirinttömítés a víz és a pára ellen. Automatikusan mindíg enyhe belső nyomás van a leginkább kitett orsóknál (egyenes+kantni).
( GMM ) CEMAR TOWER-72 / VERTICAL
AUTOMATA SZALAGOS OLDALCSISZOLÓGÉP / EGYENES FELEÜLETEKHEZ (60 mm-ig)
Orsó-tartó / Spindles bar
Csiszolófejek univerzális szerszámokhoz. Minden fej saját, megvezérelt elektromotorral rendelkezik és mindegyikhez közvetlen víz hozzáadása lehetséges. A vezérlő program lehetővé teszi a mikro- oszcillácó (”swing”) használatát a szélesebb egyenes felületeknél, hogy növelje a munka sebeségét és javítsa a fényezés minőségét.
A felhasználható csiszolószerszámok átmérője: 130 mm vagy 150 mm.
Kantnizó egység
2 db 45°-os fej (1 alsó / 1 felső) az egyenes felületek kantnijának / letörésének nagyolásához.
Csiszolókő átmérője: 130mm.

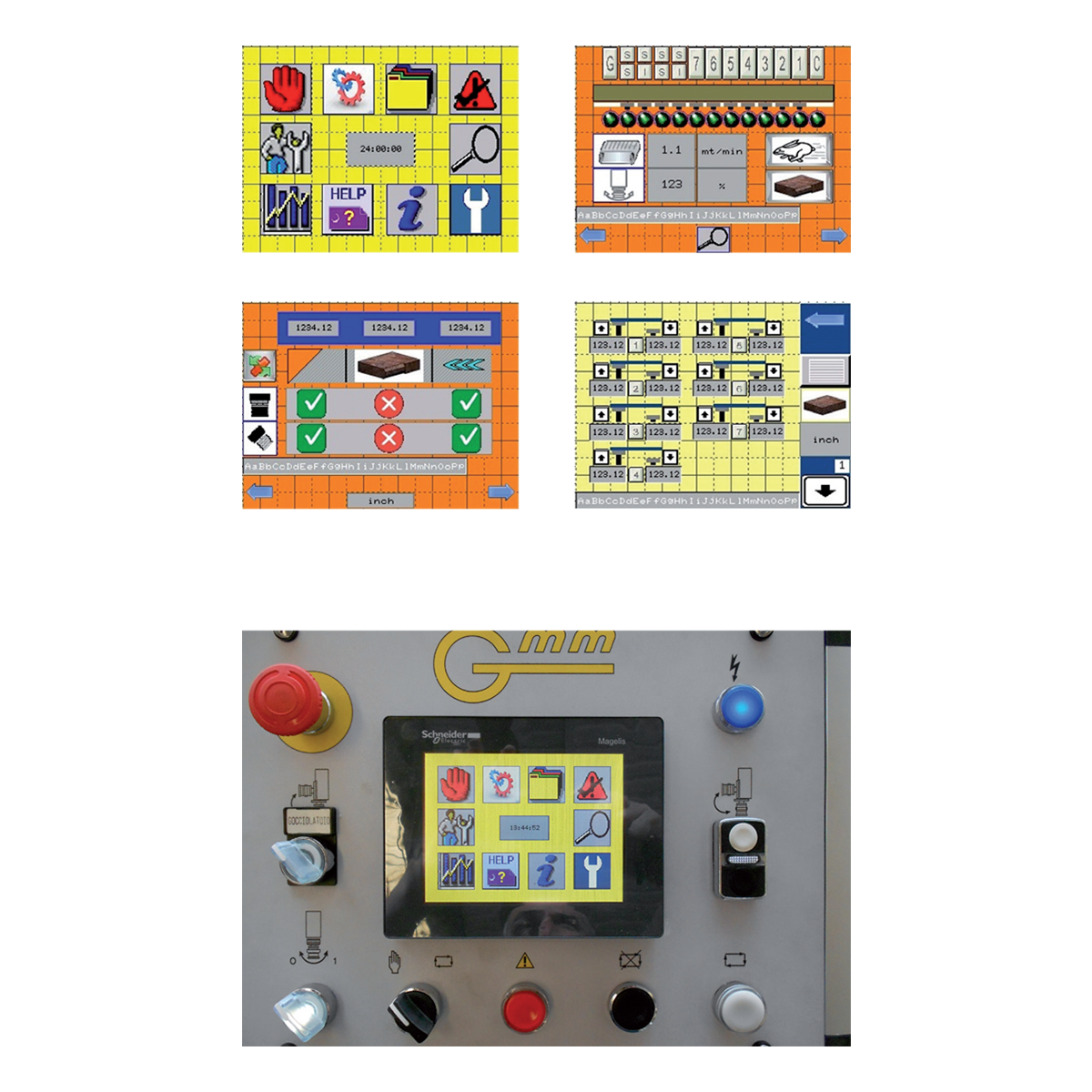

Érintőképernyő / Touch screen
Az érintőképernyő lehetővé teszi az egyszerű és a bonyolult programozást is. Külön-külön be lehet állítani az anyag vastagságát, a munka sebességét, a fejek különböző pneumatikus nyomását (automata ciklushoz), kalibrálást, kantnizást, nagyolást.
Automatikusan kapcsolja be a vízet és az aktuálisan induló csiszolófej forgását. Ez lehetővé teszi a gép energiatakarékos működtetését.
Görgős adagolók
A gép fel van szerelve 2 db 1 méteres görgös kiegészítő adagolóval a bemeneti és a kimeneti oldalon. Ezek a görgős adagolók fel vannak szerelve oldalsó sínekkel, hogy a munkadarabok eldölését megakadályozzák.
Tartályok / Tanks
A gép különböző rozsdamentes tartályokkal van felszerelve, hogy a megfelelő működést és a tartozákok élettartamát elősegítse. A víz külön-külön tartályokból jut el egy központi tartályba, így az nagyon könnyen leereszthető és tisztítható.
Védelem (borítás, ajtó, stb.)
A külső burkolatok erős üvegszálas anyagból készültek, míg a működtető egység egyetlen darab rozsdamentes anyagból készült.
Elektromos szekrény
Rozsdamentes acélból készült és a gép szélén van elhelyezve.
IP 54 védetség / CEI EN 60204-1 szabvány.
Termelési kapacitás
A TOWER oldalcsiszológéppel min. 10 mm max. 60 mm vastag és min. 50 mm széles anyagot lehet megmunkálni. Az oldalcsiszológépet a különböző építőipari termékek, párkányok, ablakkönyöklők, lépcsők, a keskeny és vékony padlószegélyek, stb. elkészítéséhez tudjuk használni.
Különös figyelmet kapott a TOWER oldalcsiszológép ergonomiája, hogy megkönnyítse a gép rendszeres karbantartását és a szerszámok cseréjét.
Műszaki adatok:
|
Max anyagvastagság |
mm |
10 ÷ 60 |
|
Minimum munkaszélesség |
mm |
50 |
|
Vezérlőegység érintőképernyővel |
Igen |
|
|
Automata programozó az egyes és rész darabokhoz (opció) |
Opció |
|
|
Mikro-oszcilláció (”swing”) |
Igen |
|
|
7 db – Csiszolófej |
lóerő |
14 |
|
2 db – Kantnizó egység, 1 alsó és 1 felső (fix 45°-os) |
lóerő / db |
2 |
|
Állíthaó szalag sebesség (inverter) |
m/perc |
0,2 ÷ 2 |
|
Levegő igény |
l/perc |
70 |
|
Víz igény |
l/perc |
110 |
|
Teljes energia igény |
lóerő |
19,75 |
|
Elektromos áram |
V / Hz |
400/50 |
Munka irány: általánosan jobbról > balra
2 db – 1 méteres görgős adagoló
Méretek:
|
Hossz ( görgős adagolóval együtt ) |
mm |
3.400 ( 5.370 ) |
|
Szélesség |
mm |
1.340 |
|
Magasság |
mm |
1.495 |
|
Súly |
kg |
2.550 |
Amennyiben kérdése merül fel a termékkel kapcsolatban, kérem hívjon minket a
+36(1)262-4365 vagy a +36(1)262-4366 telefonszámok egyikén
minden hétköznap 8:00-tól 17:00-ig.
