GMM INTEC 713-G2 vízsugaras vágógép

Gyártó:: GMM S.p.A.
Cikkszám:: GMM-INTEC-713-G2

Termékleírás

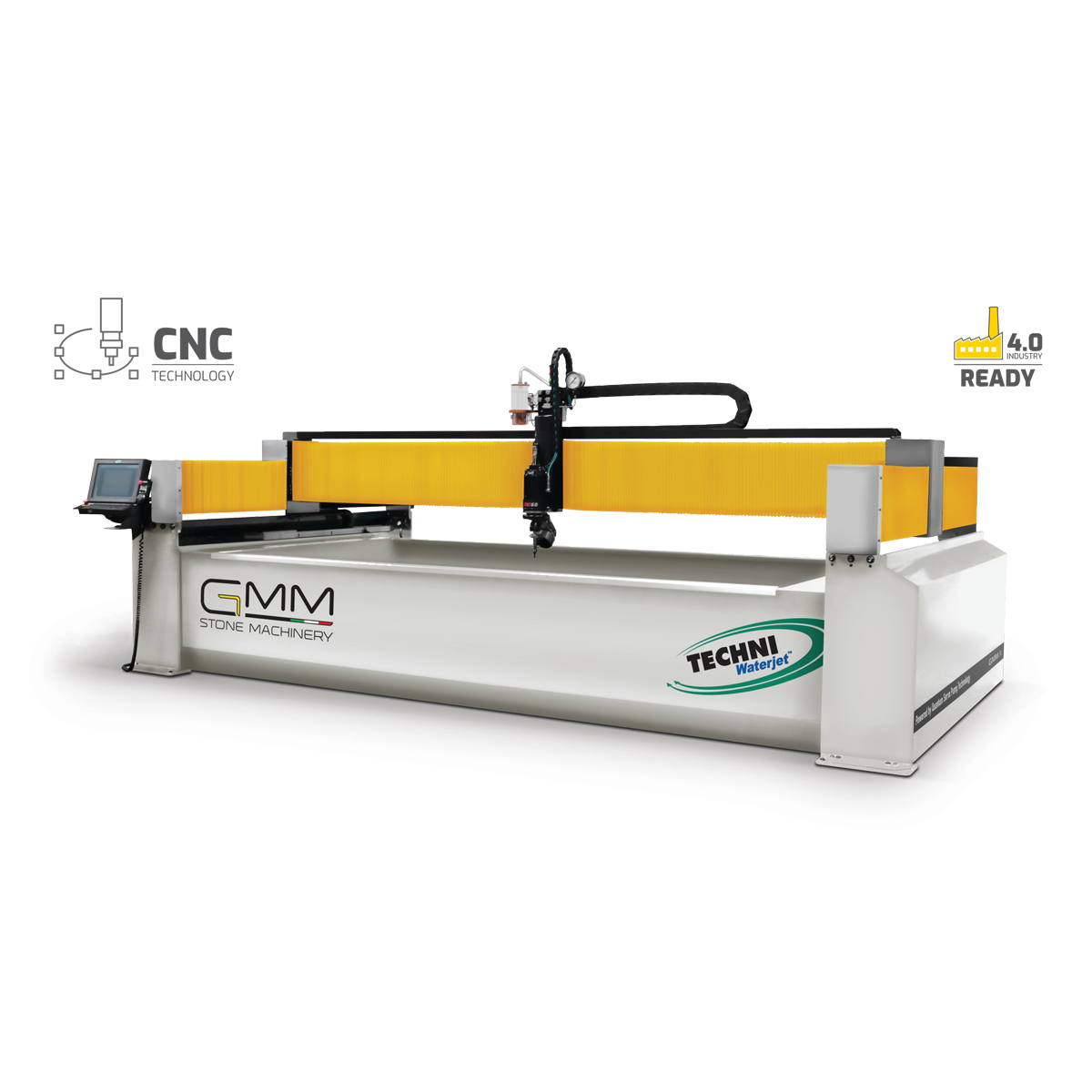

GMM Intec713-G2 5-tengelyes CNC vezérlésű vízsugaras vágógép

MINDENIRÁNYÚ EGYENES, ÍVES ÉS DÖNTÖTT VÁGÁSOKHOZ

Ideális monoblock CNC vízsugaras vágógép az új, nagyméretű terméskő, kerámia és engineered stone lapok vágásához.

Pontos és gyors vágógép, mely a szénkefe nélküli motoroknak és a lineáris csapágyaknak köszönhető. Kitűnően lehet használni a gépet párhuzamos / merőleges / döntött / átlós / íves vágásokhoz. Nagyon megfelelő a kicsi és nagy szériás munkákhoz, sorozat vágásokhoz.

Alapgép jellemzői:

”Mechanikai”

A mozgó fej csatlakozik a vágóasztalhoz, így biztosítva a pontosságot.
Nagy precizitású rozsdamentes acél szalagos vezetés, mely finom mozgásokat biztosít nagy sebességnél, extrém pontossággal.
Motor diagnosztikus visszajelzése ”X” és ”Y” tengelyen

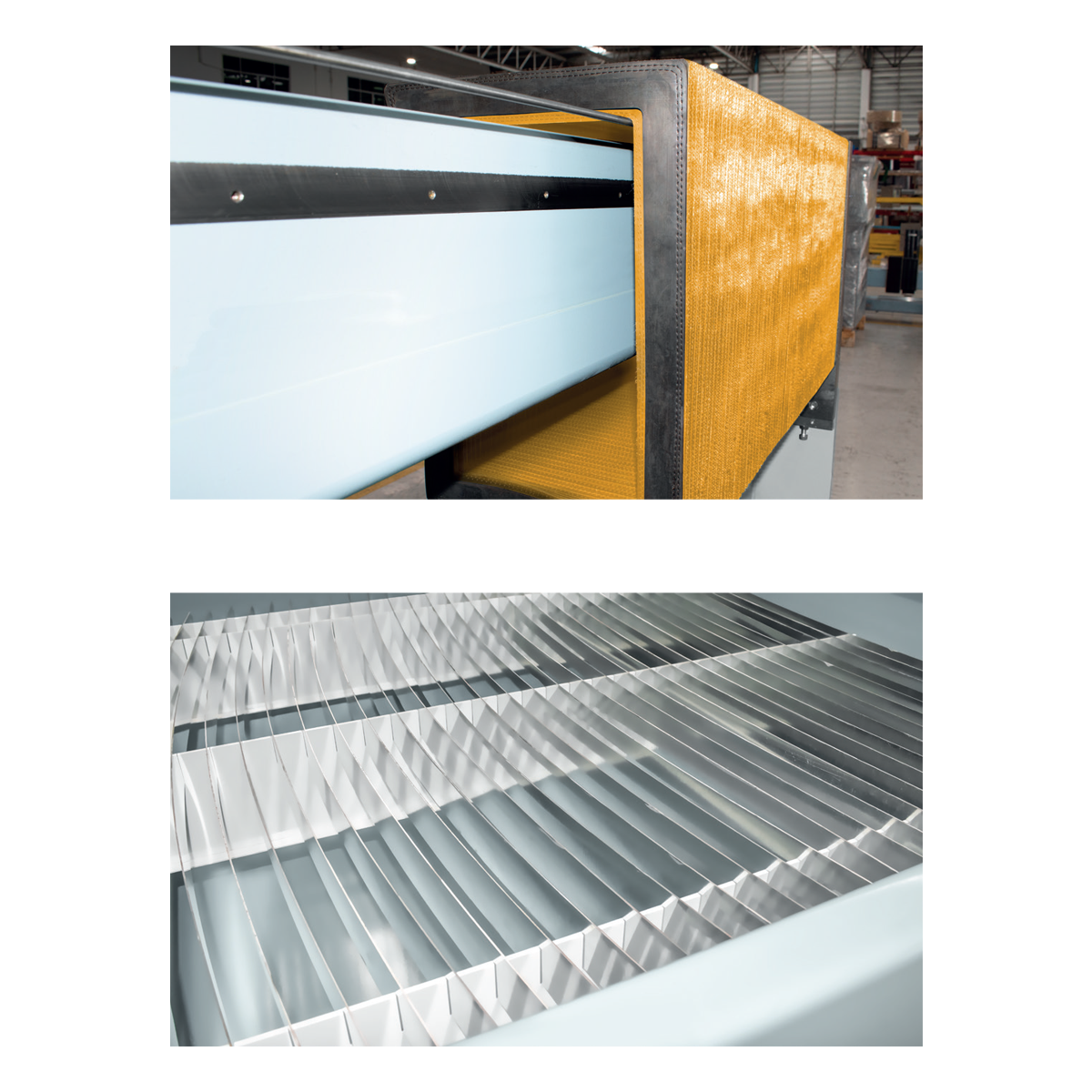

Gyorsan cserélhető rácsos munkaasztal
Techni Abrasive Vágófej gyémánt kiömlőnyílással
”Z” tengely 200 mm-es függőleges mozgása
Légmentes harmonikák védik a lineáris csapágysínt

”SOFTEC ™software”

ANCA AM5000 kontroller Digitális Szervo meghajtású technológiát használ érintőképernyős Interface-szel
On-line CAD szabványformákkal és alkatrészekkel
DFX Importáló - Áthelyező/ Fordító
Öndiagnosztikák hallható és látható vészjelzéssel
Monitoron valós időben látható munka
Kocogó és lassú mozgású funkció
Nyomtatási funkció méretezéssel
Automata szerszám eltolás (offset), elmozdítás fókuszálva a cső kopásának kompenzálására
Többszörös eredeti kiinduló pont
Újraindított vágás bárhonnan
On-Line trig. Kalkulátor
Auto Nesting és Array Nesting funkció
Költség és becslési csomag
Szkennelt képtisztítási funkció
5 különböző vágási minőség durvától az extra finomig, minden egyes vonalon külön választható
Dinamikus fúró funkció
Magas vagy alacsony nyomású vágás és fúrás
Automata funkció: bevágás kompenzációhoz, be- és kivezetéshez
Valós időben futás és szimuláció
Karbantartási idő számláló

”Quantum NXT ESP 37/66” magasnyomású elektromos szervo pumpa

68dBA – (a piacon a legcendesebb)
Maximális operációs nyomás 4.400 bar (66.000 psi)
Max átfolyási arány- vízvágás 3,8 l/perc 4.400 bar-on (66.000 psi, 460 Volt)
Max kiömlőnyílás méret – egy fejes 0,32 mm 4.400 bar-on (0,013” 66.000 psi)
Techni abrasive vágófej
Magasnyomású biztonsági lecsapó szelep
Magasnyomású feszültségosztó
Alacsony feszültségű (24 VDC) belső vezérlés a biztonság érdekében

A PAC60™ 3D szupport képes a +/-60 fokos valós szögű darabok legyártására folyamatos rotációval. Ez azt jelenti, hogy függetlenül a kivágandó munkadarab geometriájától, a magas minőségű terméket a fej újrapozícionálása nélkül fogja elkészíteni és ezáltal sok időt takarít meg.

A PAC60™ 3D szupport +/- 0.1 fok toleranciával képes elkészíteni a munkadarabokat.

A világ jelenleg legprecízebb vízsugaras profilvágó rendszere. Az Intec-G2 vízsugaras vágógépek az anyagvágási beruházások szemszögéből nézve jelenleg a legjobb ár-érték arányú vágógépek.

A Techni Waterjet az összes berendezését kifejezetten a legkeményebb abrazív vízsugaras környezethez alakították ki. A legkevesebb mozgó alkatrészeket alkalmazzák, melyek korrózióálló anyagokból készülnek. Hosszú időn át csak minimális karbantartás szükséges.

Előnyei a konkurensekkel szemben:

Környezetbarát (kevesebb víz és energia, minimális olaj, legkevesebb hűtővíz követelmény)
A legcsendesebb: <68dBA
A leghosszabb élettartamú alkatrészek
A legegyszerűbb és a leggyorsabb karbantartás
Intelligens diagnosztikai vezérlés
Több mint 25%-kal hatékonyabb 100%-os kapacitáson
Több mint 60%-kal hatékonyabb 50%-os kapacitáson
Jobb vezérlés folyamatos nyomásszabályzással, nincs szükség folyamatos vízfogyasztásra
Tisztább (nincs magasnyomású hidraulika)
Áram nélkül képes tartani a nyomást

Műszaki adatok:

^{Asztal méret ( Y / X )}	^mm	^{2.000 x 4.000}
^{Max. vágási méret hossz ( Y / X )}	^mm	^{2.000 x 4.000}
^{Max. vágási méret hossz ( Y / X ) PAC 5 tengelyes}	^mm	^{1.900 x 4.000}
^{Max. vágási méret hossz ( Y / X ) PAC 5 tengelyes / döntött}	^mm	^{1.640 x 4.000}
^{Max. anyagvastagság (Z) / PAC 5 tengelyes}	^mm	^{200 / 115}
^{Max. fej dönthetőség}	^°	⁰^{÷ 60}
^{Max. fej elforgása}	^°	⁰^÷³⁶⁰
^{Mozgási pontosság}	^mm	^{+/- 0,12}
^{Mozgási ismételhetőség}	^mm	^{+/- 0,025}
^{Max. üres sebesség}	^m/perc	^17,5
^{Max. vágási sebesség}	^m/perc	^17,5
^Méretek	^mm	^{5.800 x 3.100 x 2.100}
^{Súly (vízzel együtt)}	^kg	^{5.720 ( 13.600 )}

Amennyiben kérdése merül fel a termékkel kapcsolatban, kérem hívjon minket a
+36(1)262-4365 vagy a +36(1)262-4366 telefonszámok egyikén
minden hétköznap 8:00-tól 17:00-ig.
