GMM EXTRA 400 CN2 5-tengelyes automata hídvágógép

Gyártó:: GMM S.p.A.
Cikkszám:: GMM-EXTRA-400-CN2

Termékleírás

GMM / eXtra 400 CN2 / 5-tengelyes CNC vezérlésű

automata hídvágógép ( monoblock )

MINDENIRÁNYÚ EGYENES, ÍVES ÉS DÖNTÖTT VÁGÁSOKHOZ

Ideális monoblock CNC vágógép az új, nagyméretű kerámia és engineered stone lapok vágásához.

Pontos és gyors vágógép, mely a szénkefe nélküli motoroknak és a lineáris csapágyaknak köszönhető. Kitűnően lehet használni a gépet párhuzamos / merőleges / átlós / íves vágásokhoz. Nagyon megfelelő a kicsi és nagy szériás munkákhoz, sorozat vágásokhoz, a profilok és ívek kivágásához.

A monoblock verzió nem igényel külön beton oldalfal építést. A gép tüzihorganyzott acél szerkezetével össze van építve a dönthető kivitelű munkaasztal ( hidraulikus ). A dönthetőség nagyban megkönnyíti a táblák felhelyezését a munkaasztalra. Valamennyi szerkezeti darab hegesztett acélból készül, amit tüzihorganyzással látnak el, így az garantálja a tökéletes méretbeli stabilitást és a hosszú élettartamot. A korong védőburkolata rozsdamentes acél, műanyag bevonattal ellátva, a sínek védelmét takaróharmonika biztosítja. A gép tökéletes felületi védelmét homokfúvással és tüzihorganyzással érik el, így garantálva a hosszantartó korrózió-védelmet.

A tengelyek mozgását szénkefe nélküli motorok hajtják, abszolút enkóderrel mérve, amely a tengelyek pozícióját áramszünet esetén is elmentik, így nincs szükség ”Resetelésre” a gép indításakor.

A korongot tartó fej / előrefelé vágás – visszafelé vágás / mozgását (X) egy fogaskerék/fogasléc pár végzi. A könnyű és precíz mozgás edzett síneken és lineáris csapágyakon történik, melynek védelmét takaróharmonika biztosítja, manuális egypontos zsírzás. Az előrefelé vágás – visszafelé vágás sebességét külön-külön potméterrel lehet beállítani. A végállások beállítása elektronikusan lehetséges.

A híd mozgása (Y) edzett síneken és lineáris csapágyakon történik, melynek védelmét takaróharmonika biztosítja, manuális egypontos zsírzás. A precíz mozgatás a két horganyzott acél alátámasztáson egy szinkronizált és tűrés nélküli fogaskerék/fogasléc párral történik. A mozgást egy változtatható sebességű szénkefe nélküli motor vezérli, amelyet nyomógombokkal lehet irányatani, vagy automatikusan vezérli a gép programja.

A fej függőleges le/fel mozgása (Z) egy szénkefe nélküli motorral, lineáris csapágyakon történik. A gránit vágásánál az előrefelé vágás – visszafelé vágás süllyesztése külön-külön állítható.

Fej forgatása 370° (W) egy tűrés nélküli hajtóművel ellátott szénkefe nélküli motorral történik, hogy lehessen párhuzamos – átlós – íves vágásokat végezni forgóasztal nélkül használva a fej mozgását és a híd X és Y tengelyen végzett mozgását.

Automatikus korong döntés 0° - 90° (R) interpolated, automata fixálással, szénkefe nélküli motorral és relatív meghajtással.

Ferde vágásokhoz elfordított fejnél a gép számítógépe feldolgozza az X és Y tengely adatait, hogy kövesse a vágási vonal beállítását. A gép automatikusan vág lépésekben hosszirányú, keresztirányú és átlós vágásokat is.

Levédett (Patented) forgási tengely közvetlenül a motortartóra van építve, hogy ez különleges merevséget, szilárdságot adjon annak. A kemény anyagok vágásának gyorsítása (növelése) érdekében a függőleges és a vízszintes mozgás együtt történik (interpolated).

( Opcióként rendelhető: központi vizezésű főmotor routerekhez / 36x2 vagy 1/2" csatlakozással / 6.000 fordulat/perc )

Inverter szabályozza a szerszámnak és az anyagnak megfelelő optimális korong forgási sebességét.

Laser optikai beállító a korong könnyű pozícionálásáért a vágási vonalon, mely a korongvédő burkolatra van felszerelve, így az mindíg együtt mozog a koronggal és minden pozícióban használható.

FIX munkaasztal tüzihorganyzott acél szerkezet, fa munkafelülettel.

Opcióként rendelhető speciális egy kemény nem deformálodó műanyag asztalborítással.

Elektromos szekrény (a padlóhoz rögzíthető) kivül alap irányítási funkciókkal, belül az elektromos és elektronikus alkatrészekkel, vágókoronghoz inverterrel, külső szellőz-hütő nyílással.

Függő vezérlőpanel (rozsdamentes acél) USB portal, TFT 15”-os érintőképernyővel, kettős funkcióval: az operátor által a gép vezérlése és programozás, rajzok mutatása; a függő-kar tartja a nyomógombos vezérlő állomást, így az operátor a munka előkészítésekor könnyen eléri a munkaasztalt; LAN-hoz csatlakoztatható, hogy a rajzokat az asztali PC-ről közvetlenül át lehessen küldeni, illetve onnan lehessen dolgozni vagy látható legyen a vágógép működése az irodából is.

Software a géphez tartozó alapprogram lehetővé teszi az automatikus vágást: egyszeri – többszöri és derékszögű, döntött – íves vágások lépésekben is.

A gép biztonsága megfelel a CE standardoknak, fotoelektronikus határolóval és egy belső biztonsági védelem a korong veszélyes területénél. A korongvédő belső hangtompító bevonattal van ellátva. Biztonsági (pressure) vészleállító, mely a vízkimaradás esetén leállítja a gépet. Fej alatti szenzor, mely megállítja a gépet, ha túl nagy az előtolási sebesség vagy túl nagy a vágás mélysége. Elektromos- és vízvezetékek egy műanyag kábelvezető láncban vannak védve, mely az elektromos szekrénytől a gép aljáig, illetve a gép fejéig húzódik. A korongot hűtő víz automatikusan kikapcsolódik. Manuális központi zsírzás: csak egyetlen helyen kell a zsírzást elvégezni a gépen.

Műszaki adatok:

^{Max. vágáshossz (X)}	^mm	3.700
^{Max. keresztvágás (Y)}	^mm	2.700
^{Max. függőleges mozgás (Z)}	^mm	400
^{Max. fej dönthetőség (R)}	^°	0 ÷ 90
^{Max. fej elforgása (W)}	^°	0 ÷ 370
^{Max. vágásmélység}	^mm	205
^{Max. korong átmérő}	^mm	300 - 625 / 50 (60)
^{Max. korong flans}	^mm	213 – 205
^{Munkaasztal mérete}	^mm	3.800 x 2.250
^{Max. munkaasztal döntési kapacitás}	^kg	1.000
^Főmotor	^kW	13 (S6)
^{Korong fordulata}	^ford/perc	800 ÷ 4.300
^{Vágási előtolás (X)}	^m/perc	0 ÷ 35
^{Híd mozgása (Y)}	^m/perc	0 ÷ 35
^{Víz igény (3 bar) / Levegő igény 6 bar}	^l/perc	40 / 40

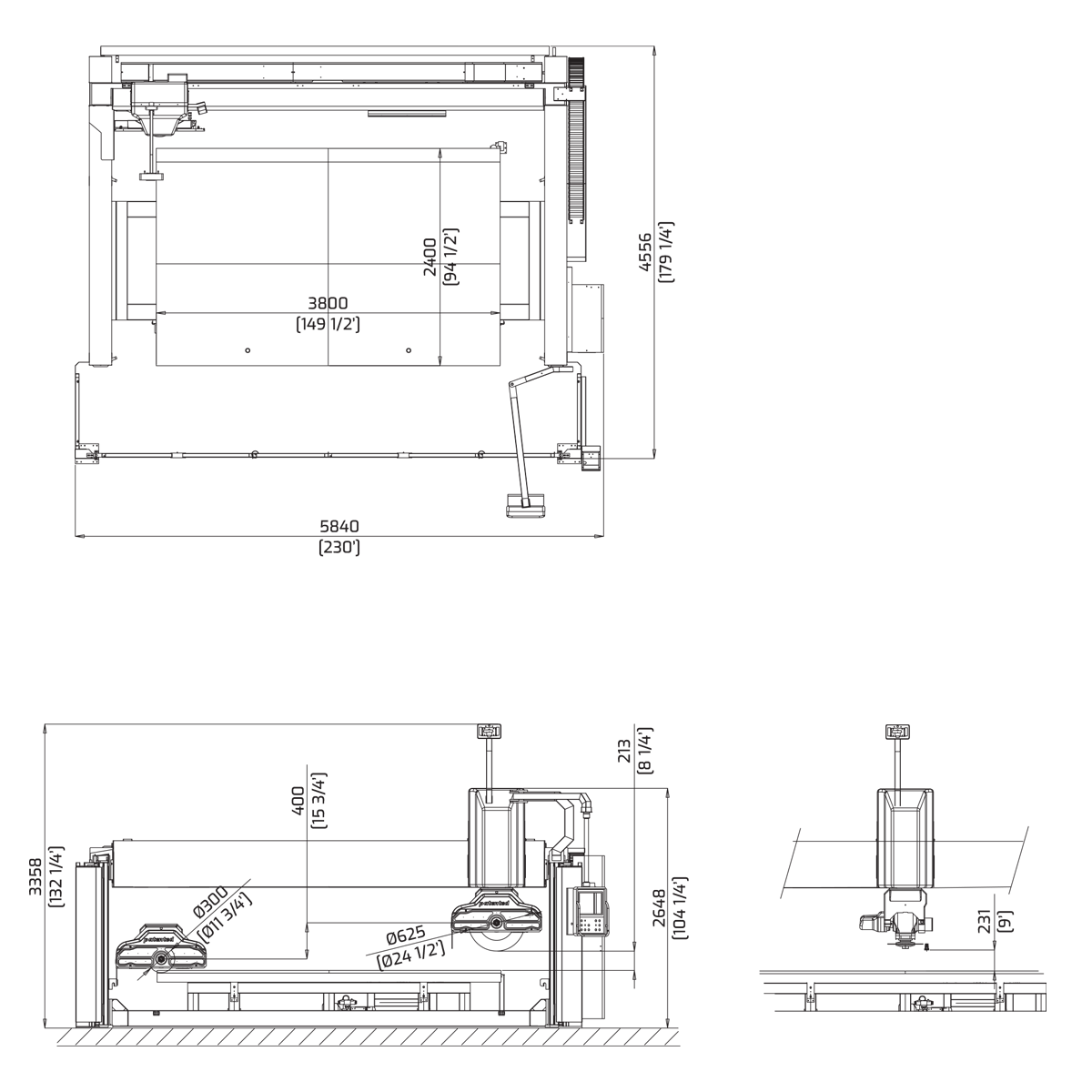

^{Méretek (Installálási)}	^mm	6.340 x 4.540 x 3.360
^Súly	^kg	3.400
